基本概況

閥門狀態在線監測系統采用三維可視化全生命周期監測管理與健康評估系統軟件，該軟件具備良好的系統開放性、擴展性、智能診斷與處理能力，以及大規模數據管理和處理非平穩、非周期、非線性系統深層次數據挖掘能力。系統具有強大的系統整合和數據接入能力；實現設備管理分層可視化，高度的開放性，可實現與信息管理系統、辦公自動化管理系統等工程運行管理相關系統的無縫對接。

系統功能

系統具備全生命周期監測管理與健康評估的功能，對閥門全生命周期的整個過程進行基于三維可視化的智能監測、智能分析、智能診斷、智能預報、智能報警、智能評估和智能管理等。系統同時還具備數據存儲、權限、網絡時鐘、系統自診斷、壓力脈動專項分析、傳感器標定、手機APP等功能。

利用 3D MAX對工程進行場景三維建模，以的精度、的美觀度、更逼真的色彩還原度，完美的展現工程全貌。基于建成的三維模型，系統一屏展示站內重要監測信息，包括站內閥門停機狀態、傳感器狀態、健康狀態、報警狀態及報警信息等。通過信息多維度展示，可直觀掌握站內設備整體運轉情況和設備健康情況。

閥門在線監測與健康診斷結合領域知識，將專家經驗固化到算法中，通過對振擺數據和工藝數據的綜合分析和關鍵參數的提取，提供對工業設備的預警服務，基于設備運行工況和負荷建立動態預警模型，進一步提高對設備故障的早期預警和準確性。

系統功能

智能診斷主要由故障診斷與分析和人工專家故障診斷兩部分組成。

故障診斷與分析用于對閥門的故障進行自動的識別與診斷，當測點發生報警時，系統啟動故障診斷分析模塊，通過內置的故障診斷知識庫規則對機組運行時的數據進行篩選，并提取特征信息，將特征信息與規則進行匹配和模式識別，判斷出有可能的故障類型，給出結果和建議的處理措施。對于“罕見故障”、“疑難故障”等樣本少、原因復雜的故障，系統自動實現對異常數據的加密采集和存儲（小保存間隔1ms），結合振擺等數據，通過各類專業分析圖譜，提供專家診斷服務和維修建議。

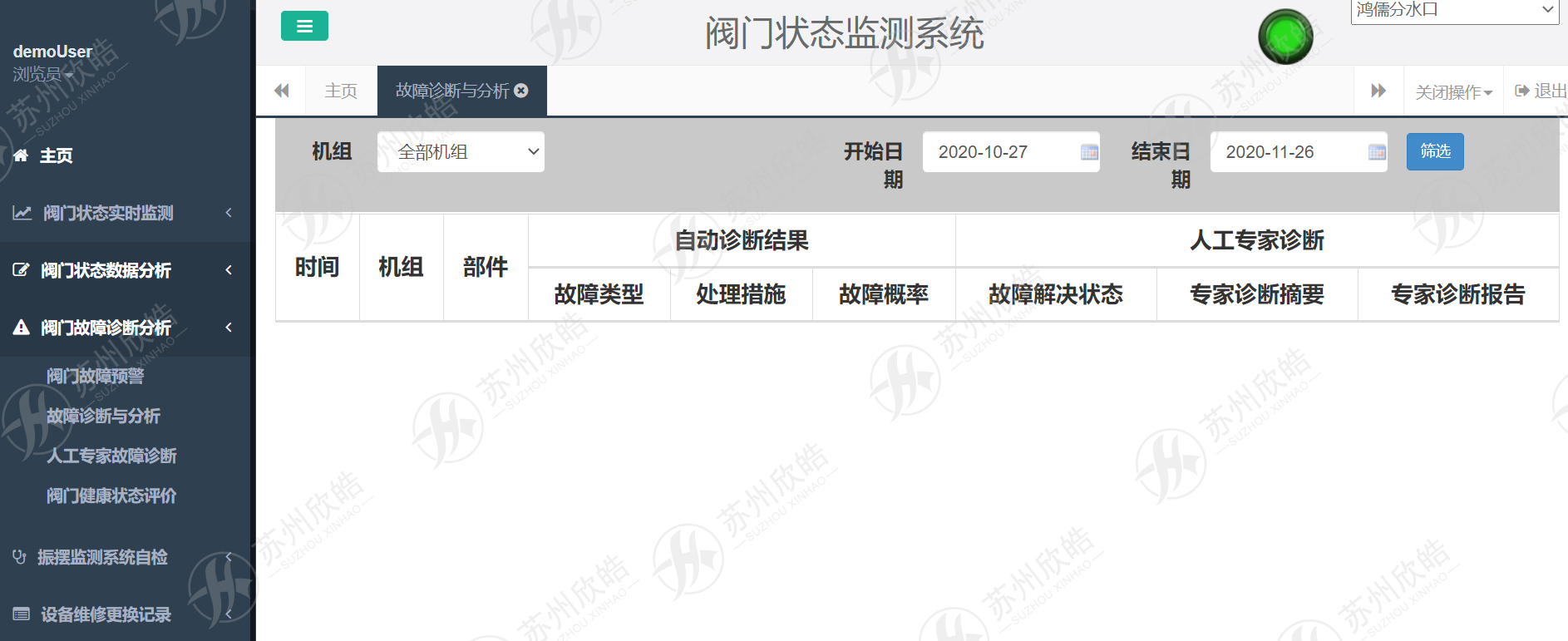

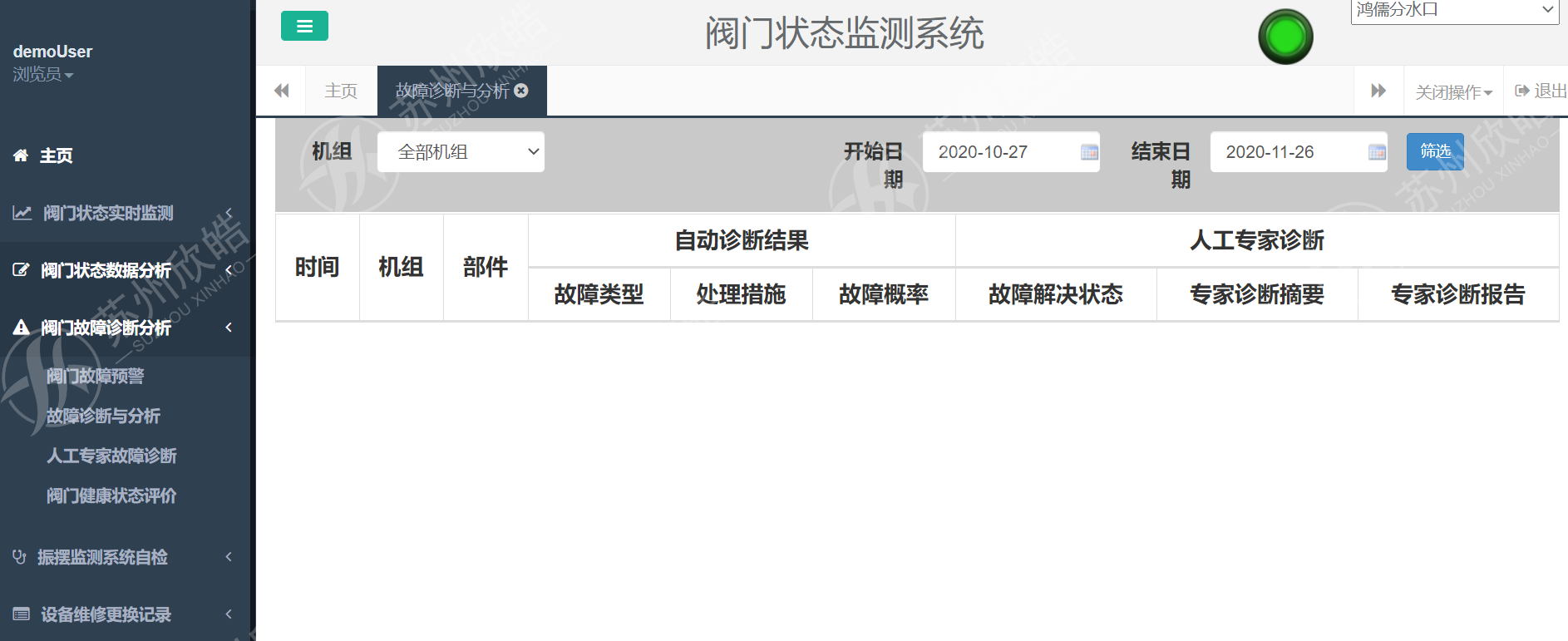

故障診斷與分析頁面中用戶可以清晰地看到時間、閥門、部件、自動診斷結果及處理措施、此類故障概率、人工專家診斷（其中包含上傳故障、專家診斷摘要、專家診斷詳情），在人工專家診斷中有兩處需要用戶來處理，處是點擊未處理故障按鈕上傳故障，第二處是點擊查看詳情來查看專家診斷詳情信息。

故障診斷與分析頁面中用戶還可以通過機組和時間條件進行選擇，查看閥門故障診斷信息。

1）故障診斷與分析用于對閥門的故障進行自動的識別與診斷。

2）當測點發生報警時，系統啟動故障診斷分析模塊，通過內置的故障診斷知識庫規則對閥門運行時的振動、擺度、壓力脈動數據進行篩選，并提取特征信息，將特征信息與規則進行匹配和模式識別，判斷出有可能的故障類型，給出結果和建議的處理措施。

3）終的診斷結果會以表格、文字說明等進行多樣化的信息展示，顯示故障發生的時間、機組、部件、故障類型、處理措施等。為防止出現不常見的故障和誤判，還有專門的人工專家診斷模塊用于診斷專家對頻譜數據進行進一步分析后上傳診斷分析報告。

4）泵站管理人員根據診斷結果進行檢查和維修，排除故障后可以將故障解決狀態修改為已解決，從而對故障進行很好的管理和跟蹤。

系統界面

•

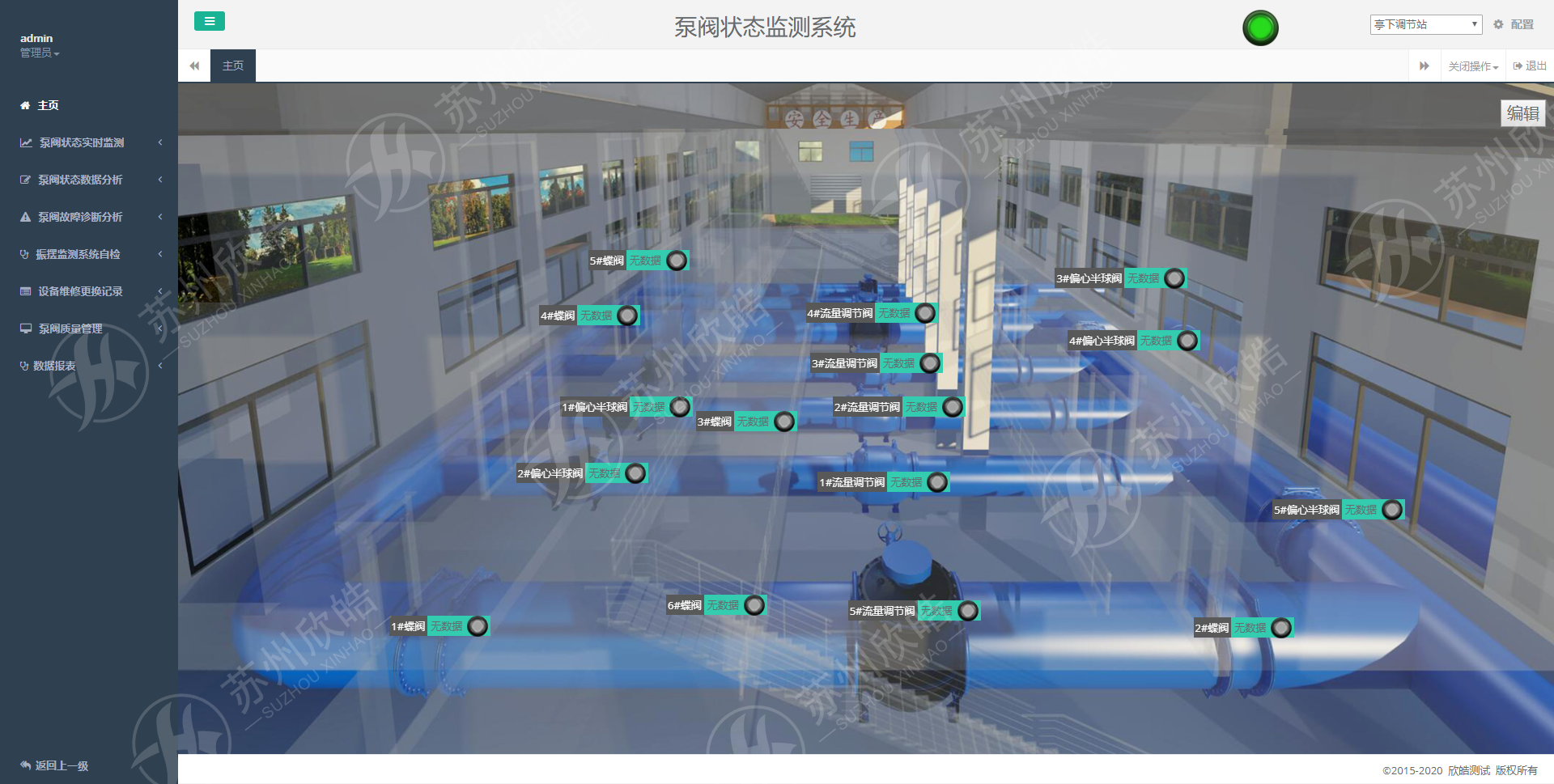

  首頁
•

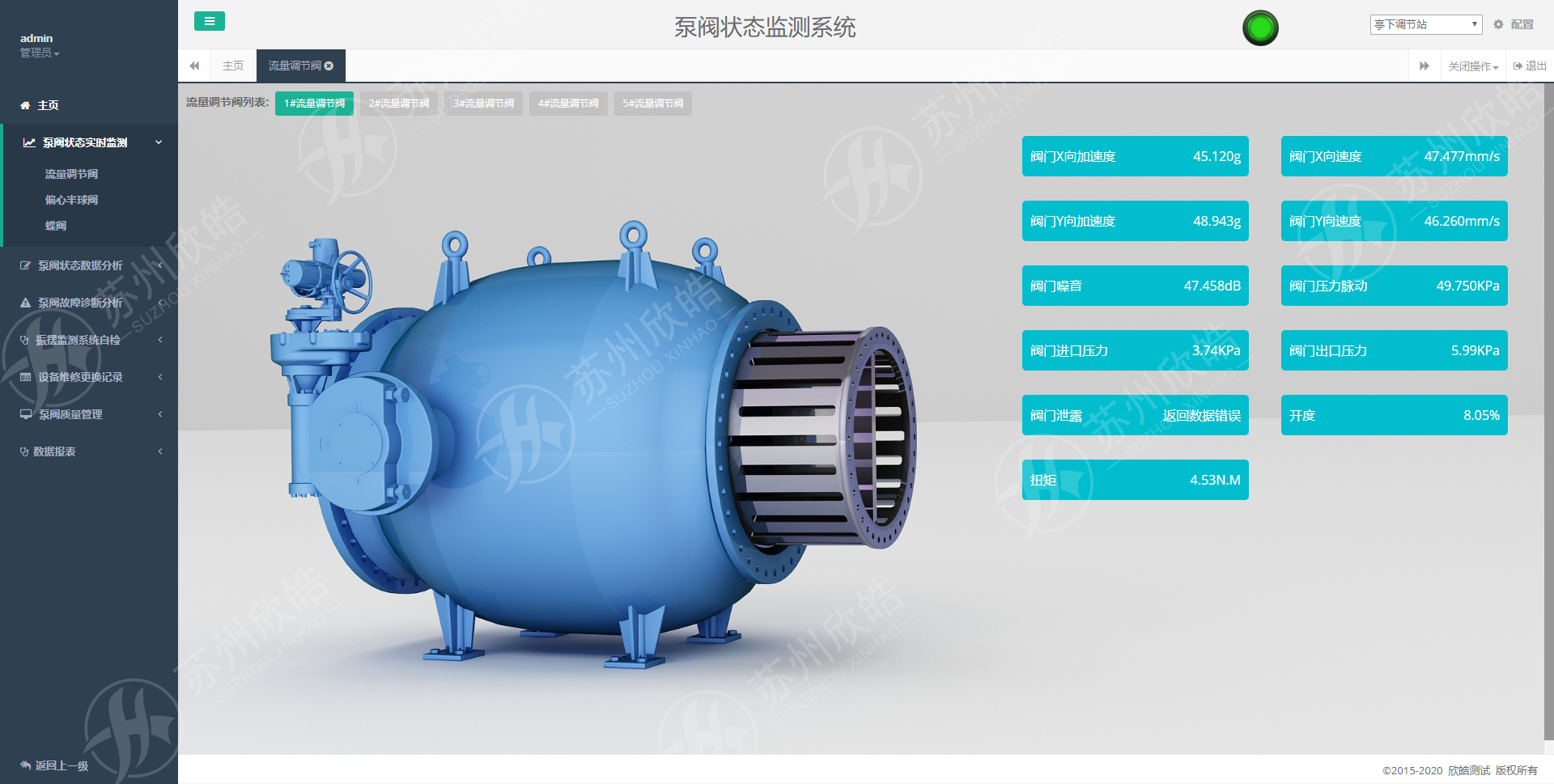

  流量調節閥
•
  運行狀態
•
  監測結果
